توضیحات

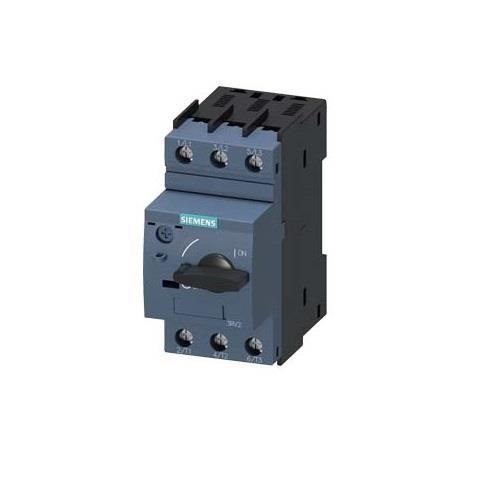

3RV2021-0HA10 – این دستگاه یک کلید حفاظت موتور است که سه عملکرد اصلی را در یک دستگاه ترکیب می‌کند:

1. قطع کننده مدار (Circuit Breaker): برای حفاظت در برابر اتصال کوتاه.

2. رله اضافه بار (Overload Relay): برای حفاظت در برابر بار اضافه حرارتی (مانند گیر کردن موتور).

3. کلید جداکننده (Disconnector): برای ایجاد فاصله فیزیکی ایمن از مدار (با اهرم دستی).

هدف آن حفاظت از موتورهای الکتریکی سه‌فاز AC در برابر خطاهای رایج است.

2. تجزیه و تحلیل مدل (3RV2021-0HA10)

تفکیک بخش‌های مدل: 3RV2021-0HA10

• 3RV2: سری محصول.

• 02: سایز فریم یا اندازه بدنه. این عدد نشان‌دهنده سایز S2 است که معمولاً برای جریان نامی (Iu) 25A طراحی شده است.

• 1: محدوده جریان تنظیمی رله حرارتی. این مهم‌ترین تفاوت با مدل 0JA10 است. عدد “1” در اینجا نشان می‌دهد که محدوده تنظیم جریان حرارتی این دستگاه 0.25 تا 0.4 آمپر است. این محدوده بسیار دقیق و ریز است.

• 0HA1: کد نوع رله و قدرت قطع.

  • 0HA1 نشان‌دهنده یک رله حفاظتی حرارتی-مغناطیسی (Thermal-Magnetic) است.

  • این کد همچنین سطح قدرت قطع اتصال کوتاه (Icu/Ics) دستگاه را مشخص می‌کند. این مدل دارای قدرت قطع بالا (مثلاً تا 100 کیلوآمپر در ولتاژ 400V AC) است.

• 0: تعداد کنتاکت‌های کمکی (Auxiliary Contacts). عدد “0” به این معنی است که این دستگاه به صورت پیش‌فرض فاقد کنتاکت کمکی نصب شده (NO/NC) است. می‌توان با اضافه کردن یک ماژول جانبی (مانند 3RV2901-1A برای یک کنتاکت کمکی) این قابلیت را به آن افزود.

3. مشخصات فنی کلیدی

• جریان نامی فریم (Iu): 25 آمپر

• محدوده تنظیم جریان حرارتی (Ir): 0.25 تا 0.4 آمپر (این مشخصه اصلی و تعیین‌کننده است)

• ولتاژ کاری: معمولاً تا 690 ولت AC

• نوع حفاظت: ترکیبی حرارتی (برای اضافه بار) + مغناطیسی (برای اتصال کوتاه)

• قدرت قطع اتصال کوتاه: بسیار بالا (مطابق استاندارد IEC 60947-2)

• روش نصب: روی ریل DIN نصب می‌شود. می‌تواند به صورت ثابت (Fixed) یا چاقویی (Plug-in) باشد.

• عملکرد دستی: دارای اهرم قطع و وصل.

4. کاربردهای اصلی (با توجه به محدوده جریان ریز)

این مدل به دلیل محدوده جریان تنظیمی بسیار دقیق (0.25A – 0.4A)، برای حفاظت موتورهای سه‌فاز بسیار کوچک و حساس استفاده می‌شود. مثال‌ها:

• موتورهای پمپ‌های کوچک دقیق (مثلاً در سیستم‌های آزمایشگاهی یا dosing pumps).

• فن‌های بسیار کم‌مصرف در تجهیزات خاص.

• درایوها و موتورهای کوچک در ماشین‌آلات صنعتی با توان پایین.

• هر مصرف‌کننده سه‌فازی که جریان نامی آن در این محدوده باریک قرار گیرد.

5. مقایسه کلیدی با مدل 3RV2021-0JA10

6. نکات مهم برای انتخاب و استفاده

1. تنظیم دقیق: حتماً جریان نامی کامل بار (FLC) موتور را از روی پلاک موتور خوانده و سپس پیچ تنظیم روی دستگاه را دقیقاً روی همان مقدار یا با اندکی حاشیه مطابق دستورالعمل تنظیم کنید. دقت در این محدوده جریان ریز بسیار حیاتی است.

2. سیگنال‌دهی: اگر نیاز به ارسال وضعیت “خطا” یا “قطع” به سیستم کنترل (مثل PLC) دارید، حتماً باید ماژول کنتاکت کمکی (Auxiliary Contact Block) جداگانه خریداری و بر روی دستگاه نصب کنید، زیرا این مدل به صورت استاندارد فاقد آن است.

3. هماهنگی حفاظتی: در طراحی مدار، هماهنگی بین این MPCB، کابل‌ها، کنتاکتور (در صورت وجود) و فیوزهای بالادست باید بررسی شود.

4. منبع اطلاعات: برای اطلاعات قطعی درباره ابعاد، نمودارهای عملکرد، گشت تأخیر و شرایط محیطی، همیشه به کاتالوگ و دفترچه راهنمای اصلی (Data Sheet) سری 3RV2 از وبسایت زیمنس مراجعه کنید.

جمع‌بندی

3RV2021-0HA10 یک کلید حفاظت موتور با کیفیت و دقیق زیمنس است که برای محافظت از موتورهای سه‌فاز با جریان نامی بسیار پایین (بین 0.25 تا 0.4 آمپر) طراحی شده است. انتخاب بین این مدل و مدل 0JA10 (یا سایر مدل‌های این سری) کاملاً به جریان نامی موتور تحت حفاظت بستگی دارد. دقت در انتخاب محدوده جریان مناسب، کلید عملکرد صحیح و عمر طولانی موتور است.
