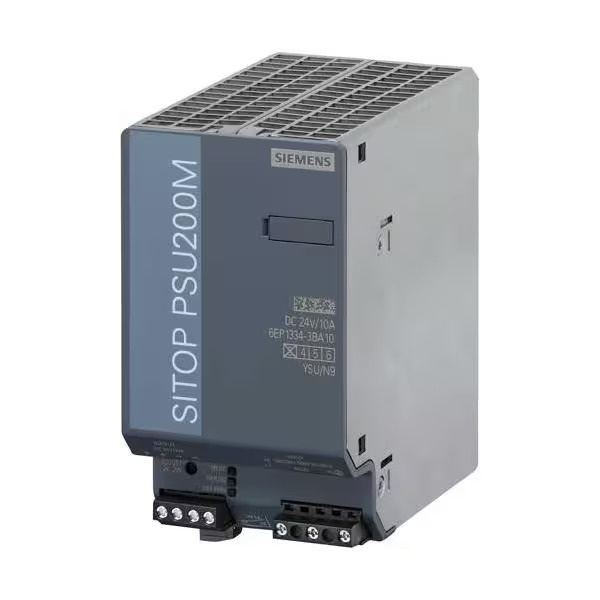

مشخصات فنی کلیدی – 6EP 1334-3BA10

1. مشخصات ورودی (Input):

   • ولتاژ ورودی: 1-phase AC 120-230V (تک‌فاز با قابلیت تطبیق خودکار).

   • محدوده ولتاژ مجاز: 85 – 264 ولت AC.

   • فرکانس: 47 – 63 هرتز.

2. مشخصات خروجی (Output):

   • ولتاژ خروجی: DC 24V (قابل تنظیم در محدوده ±10%).

   • جریان نامی: 5 آمپر.

   • توان نامی: 120 وات.

3. کیفیت و کارایی:

   • راندمان: بالا (معمولاً بالای 90%).

   • ریپل و نویز خروجی: پایین.

4. حفاظت‌ها (Protections):

   • محافظت در برابر اتصال کوتاه، اضافه بار، و افزایش ولتاژ خروجی.

   • بازیابی خودکار پس از رفع خطای اضافه بار یا اتصال کوتاه.

5. نشانگر وضعیت (LED Indicator):

   • چراغ سبز: نشان‌دهنده عملکرد نرمال.

6. مشخصات فیزیکی و نصب:

   • درجه حفاظت (IP Rating): IP20 (مخصوص نصب داخل تابلو).

   • نصب: روی ریل DIN 35mm.

   • ابعاد: عرض 70mm، ارتفاع 130mm، عمق 122mm.

   • اتصالات: ترمینال‌های پیچی.

کاربردهای اصلی

• تغذیه کنترلرهای PLC مانند SIMATIC S7-300، S7-1200.

• تغذیه ریل‌های I/O و ماژول‌های اتوماسیون.

• تغذیه سنسورها، شیرهای برقی کوچک، چراغ‌های سیگنال و رله‌ها.

• استفاده در ماشین‌آلات صنعتی، سیستم‌های کنترلی و تابلوهای فرمان.

مقایسه با نسل‌های جدیدتر (مانند PSU100C)

نکات مهم نصب و استفاده

1. جایگزینی: این مدل یک محصول قدیمی‌تر اما همچنان معتبر است. برای پروژه‌های جدید، مدل‌های نسل جدید PSU100C/300C (مانند 6EP1332/1333/1433/1434) که بهینه‌تر هستند، توصیه می‌شوند. با این حال، برای تعویض یا نگهداری سیستم‌های موجود، این مدل همچنان کاربرد دارد.

2. انتخاب صحیح: با توجه به ورودی تک‌فاز آن، برای شبکه‌های برق صنعتی سه‌فاز، باید فاز و نول صحیح انتخاب شوند.

3. محافظت ورودی: استفاده از فیوز یا مدارشکن مناسب در مسیر ورودی AC الزامی است.

4. تهویه: جهت خنک‌کاری مناسب، فاصله جانبی کافی (حدود 50mm) در تابلو در نظر گرفته شود.

جمع‌بندی

منبع تغذیه 6EP1334-3BA10 یک محصول محکم و اثبات‌شده از زیمنس است که سال‌ها در کاربردهای صنعتی مختلف خدمت کرده است. اگرچه از نظر فناوری نسبت به نسل‌های جدید قدیمی‌تر است، اما قابلیت اطمینان خوبی دارد و هنوز هم در بسیاری از تاسیسات دیده می‌شود.

توصیه نهایی:

• برای سیستم‌های موجود که از این مدل استفاده می‌کنند، می‌توان آن را به عنوان قطعه یدکی یا جایگزین مستقیم در نظر گرفت.

• برای طراحی‌های جدید، بهتر است از نسل‌های جدیدتر SITOP (مانند PSU100C با کد 6EP1332/1333 یا PSU300C) که راندمان بالاتر، طراحی فشرده‌تر و گواهی‌های به‌روزتری دارند، استفاده شود.
