پی ال سی s7 1200 زیمنس یکی از محبوب‌ترین و پرکاربردترین کنترل‌کننده‌های منطقی برنامه‌پذیر در سطح جهان و صنعت اتوماسیون ایران است. این سری از تجهیزات شرکت Siemens به عنوان جایگزین مدرن خانواده قدیمی S7-200 معرفی شد تا شکاف میان مینی پی‌ال‌سی‌ها و پی‌ال‌سی‌های پیشرفته سنگین را پر کند. اگر در حال طراحی یک پروژه صنعتی اتوماسیون هستید، بازسازی خطوط تولید را بر عهده دارید یا به دنبال انتخاب یک CPU مناسب با تعداد ورودی و خروجی مشخص هستید، بررسی دقیق ساختار فنی، کدهای سفارش (Part Number) و نحوه شبکه‌سازی S7-1200 ضروری است.

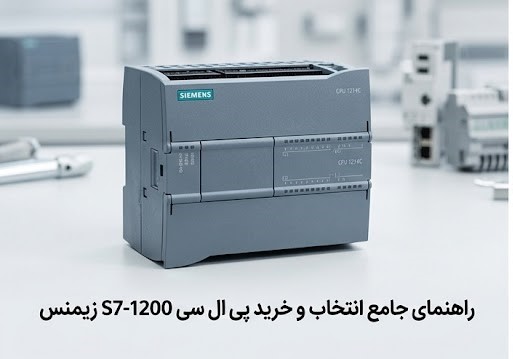

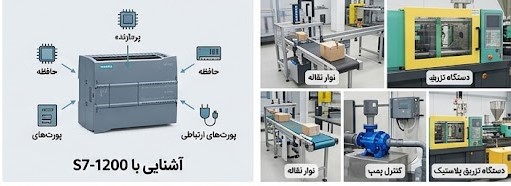

معرفی پی ال سی s7 1200 زیمنس و جایگاه آن در اتوماسیون صنعتی

خانواده SIMATIC S7-1200 زیمنس در دسته پی‌ال‌سی‌های کامپکت (Compact) قرار می‌گیرد. کامپکت بودن به این معناست که پردازنده مرکزی (CPU)، منبع تغذیه (Power Supply) و تعدادی ورودی و خروجی دیجیتال و آنالوگ به‌صورت یکپارچه درون یک ماژول واحد قرار گرفته‌اند. این ویژگی هزینه اولیه و فضای اشغالی در تابلو برق را به میزان چشمگیری کاهش می‌دهد.

در ساختار تجهیزات اتوماسیون زیمنس، S7-1200 دقیقاً گام بعدی پس از مینی PLC LOGO! زیمنس محسوب می‌شود. زمانی که تعداد ورودی/خروجی‌ها، حجم محاسبات ریاضی، نیاز به شبکه PROFINET یا پردازش‌های سریع موشن کنترل از توان مینی پی‌ال‌سی فراتر می‌رود، پی ال سی s7 1200 نخستین و اقتصادی‌ترین گزینه استاندارد مهندسی است.

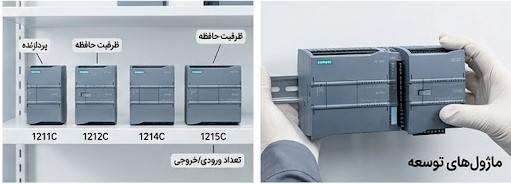

بررسی کامل مدل‌های CPU در سری S7-1200

زیمنس پردازنده‌های S7-1200 را در پنج مدل اصلی عرضه کرده است که بر اساس میزان حافظه، تعداد ورودی/خروجی‌های Onboard، سرعت پردازش دستورالعمل‌ها و قابلیت‌های توسعه با یکدیگر متفاوت هستند:

• CPU 1211C: پایه ترین مدل خانواده، مناسب پروژه‌های کوچک مستقل بدون نیاز به کارت‌های توسعه سمت راست.
• CPU 1212C: مدلی اقتصادی با پشتیبانی از حداکثر ۲ ماژول سیگنال (SM).
• CPU 1214C: پرمصرف‌ترین CPU در پروژه‌های صنعتی ایران با ظرفیت پردازش بالا و پشتیبانی از ۸ ماژول SM.
• CPU 1215C: دارای دو پورت شبکه PROFINET (با کارکرد سوییچ داخلی)، دو خروجی آنالوگ Onboard و حافظه بیشتر.
• CPU 1217C: پیشرفته‌ترین مدل با خروجی‌های دیفرنسیال سریع (Line Driver) تا فرکانس ۱ مگاهرتز جهت کنترل دقیق سرووموتورها.

جدول مقایسه مشخصات فنی CPUهای S7-1200 زیمنس

جدول زیر مقایسه‌ای جامع میان مدل‌های مختلف استاندارد ارائه می‌دهد تا بر اساس نیاز پروژه بهترین تصمیم را اتخاذ کنید:

ویژگی / مشخصه فنی	CPU 1211C	CPU 1212C	CPU 1214C	CPU 1215C	CPU 1217C
ورودی / خروجی دیجیتال Onboard	6DI / 4DQ	8DI / 6DQ	14DI / 10DQ	14DI / 10DQ	14DI / 10DQ
ورودی / خروجی آنالوگ Onboard	2AI (0-10V)	2AI (0-10V)	2AI (0-10V)	2AI / 2AQ	2AI / 2AQ
حافظه کاری (Work Memory)	50 KB	75 KB	100 KB	125 KB	150 KB
تعداد پورت PROFINET	1 پورت	1 پورت	1 پورت	2 پورت (سوییچ)	2 پورت (سوییچ)
حداکثر کارت توسعه (SM)	0 (غیرقابل توسعه)	2 ماژول	8 ماژول	8 ماژول	8 ماژول
کارت سیگنال برد (SB)	1 عدد	1 عدد	1 عدد	1 عدد	1 عدد
شمارنده سرعت بالا (HSC)	3 تا 100kHz	4 تا 100kHz	6 تا 100kHz	6 تا 100kHz	6 (تا 1MHz)

مفهوم پسوندهای ولتاژ و خروجی (DC/DC/DC – AC/DC/Rly)

در نام‌گذاری سخت‌افزاری پی ال سی s7 1200 زیمنس سه عبارت مجزا به چشم می‌خورد که مفهوم آن‌ها به شرح زیر است:

1. عبارت اول (تغذیه پی‌ال‌سی): اگر AC باشد به معنای اتصال مستقیم به برق شهری (120-240V AC) است. اگر DC باشد به منبع تغذیه 24V DC نیاز دارد.
2. عبارت دوم (ولتاژ ورودی‌ها): همواره DC است، یعنی ورودی‌های دیجیتال با سطح ولتاژ 24 ولت مستقیم کار می‌کنند.
3. عبارت سوم (نوع خروجی‌ها): اگر DC باشد خروجی‌ها ترانزیستوری هستند (مناسب برای فرکانس بالا، PWM و کنترل سروو). اگر RLY باشد خروجی‌ها رله‌ای مکانیکی هستند (مناسب برای قطع و وصل بارهای جریان بالا تا ۲ آمپر).

معرفی پارت‌نامبرهای کلیدی و محصولات پرکاربرد

در اتوماسیون صنعتی، سفارش تجهیزات نیازمند پارت نامبر (Order Code) دقیق ۱۰ الی ۱۲ رقمی زیمنس است. در ادامه چند نمونه از پرکاربردترین CPUها و ماژول‌های این سری آورده شده است:

• CPU 1211C AC/DC/Rly با کد 6ES7211-1BE40-0XB0: ایده‌آل برای پروژه‌های کوچک با تغذیه برق شهر و خروجی رله‌ای.
• CPU 1211C DC/DC/Rly با کد 6ES7211-1HE40-0XB0: پردازنده کامپکت با تغذیه 24 ولت DC و خروجی‌های رله‌ای.
• CPU 1214C AC/DC/Rly با کد 6ES7214-1BG40-0XB0: محبوب‌ترین پردازنده سری ۱۲۰۰ با ۱۴ ورودی و ۱۰ خروجی رله‌ای.
• CPU 1215C AC/DC/Rly با کد 6ES7215-1HG40-0XB0: دارای ۲ پورت پروفی‌نت و ۲ خروجی آنالوگ یکپارچه.
• CPU 1217C DC/DC/DC با کد 6ES7217-1AG40-0XB0: بالارده‌ترین CPU ترانزیستوری سریع با فرکانس کاری ۱ مگاهرتز.

کارت‌های توسعه S7-1200 (ماژول‌های SM، SB و CM)

انعطاف‌پذیری فوق‌العاده S7-1200 ناشی از ساختار ماژولار توسعه آن است. زیمنس سه روش اصلی برای ارتقای ظرفیت این PLC در نظر گرفته است:

۱. سیگنال بردها (Signal Board – SB)

سیگنال بردها کارت‌های کوچکی هستند که مستقیماً در مرکز جبهه جلویی CPU نصب می‌شوند. این کارت‌ها هیچ فضایی به عرض فیزیکی PLC اضافه نمی‌کنند. برای نمونه، می‌توان جهت ماندگاری ساعت سخت‌افزاری سیستم از باتری برد S7-1200 کد 6ES7297-0AX30-0XA0 روی CPU استفاده نمود.

۲. ماژول‌های سیگنال (Signal Module – SM)

این ماژول‌ها از سمت راست به CPU متصل می‌شوند و ورودی/خروجی‌های دیجیتال یا آنالوگ اضافی را به سیستم می‌افزایند. برای نمونه، در صورت نیاز به خروجی آنالوگ ولتاژی یا جریانی اضافه، می‌توان از ماژول خروجی آنالوگ 6ES7232-4HA30-0XB0 (AQ 1x12bit) بهره گرفت.

۳. ماژول‌های ارتباطی (Communication Module – CM)

ماژول‌های CM از سمت چپ به CPU متصل می‌شوند و امکاناتی نظیر پورت سریال RS485/RS232 (برای شبکه Modbus RTU)، شبکه PROFIBUS DP Master/Slave، شبکه AS-Interface یا ماژول‌های تله‌کنترل (GPRS/LTE) را اضافه می‌کنند.

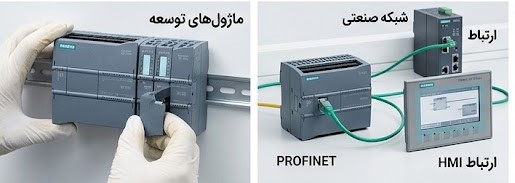

شبکه‌سازی و پروتکل‌های ارتباطی در S7-1200

یکی از بزرگ‌ترین نقاط قوت پی ال سی s7 1200 زیمنس، پشتیبانی بومی از پورت PROFINET بر پایه استاندارد اتصالات Ethernet (RJ45) است. با این پورت، پی‌ال‌سی به راحتی با سایر تجهیزات صنعت اتوماسیون شبکه می‌شود:

• ارتباط با HMI: اتصال آسان به نمایشگرهای صنعتی از طریق کابل شبکه. جهت آشنایی با راهکارهای تصویری می‌توانید به راهنمای جامع خرید SIMATIC HMI زیمنس مراجعه کنید. برای تابلوهای پیشرفته، ترکیب S7-1200 با مدل‌هایی چون تاچ پنل KTP700 Basic یا نمایشگر KTP1200 Basic بالاترین بازدهی را ایجاد می‌کند. برای بررسی ریزه‌کاری‌های همگام‌سازی، مقاله راهنمای همگام‌سازی HMI و PLC زیمنس مطالعه شود.
• ارتباط S7 Communication: پروتکل اختصاصی زیمنس (PUT/GET) جهت تبادل سریع داده بین چندین CPU S7-1200، S7-1500 یا S7-300.
• Modbus TCP و Modbus RTU: جهت ارتباط با اینورترها (VFD)، کنترلرهای دما، مولتی‌مترهای دیجیتال و تجهیزات برندهای ثالث.
• پروتوکل OPC UA: ایجاد ارتباط استاندارد و امن جهت انتقال داده‌ها به لایه‌های بالاتر اتوماسیون (MES/ERP).

نرم‌افزار برنامه‌نویسی TIA Portal و قابلیت‌های نرم‌افزاری

تمامی مراحل پیکربندی سخت‌افزار (Hardware Configuration)، برنامه‌نویسی، طراحی شبکه و عیب‌یابی (Diagnostics) پی ال سی s7 1200 زیمنس در محیط نرم‌افزار TIA Portal صورت می‌گیرد. زبان‌های برنامه‌نویسی تحت استاندارد IEC 61131-3 پشتیبانی‌شده عبارتند از:

• LAD (Ladder Logic): زبان دیاگرام نردبانی، محبوب‌ترین زبان میان تکنسین‌ها و مهندسان برق.
• FBD (Function Block Diagram): زبان بلوکی مناسب برای منطق‌های دیجیتال و کنترل فرآیند.
• SCL (Structured Control Language): زبان متنی شبیه به C/Pascal، فوق‌العاده قدرتمند برای محاسبات پیچیده ریاضی، کار با رشته‌ها و پردازش آرایه‌ها.

توابع پیشرفته یکپارچه در S7-1200

پی‌ال‌سی S7-1200 فقط یک کنترل‌کننده ساده نیست؛ بلکه توابع کنترل موشن (Motion Control) برای صدور پالس‌های PTO/PWM، فانکشن‌های PID Controller با قابلیت Auto-tuning خودکار برای کنترل دقیق دما و فشار، و بلوک‌های رمزنگاری داده‌ها را به‌صورت رایگان درون سخت‌افزار خود جا داده است.

مقایسه S7-1200 با سایر خانواده‌های زیمنس (S7-300 و ET200SP)

یکی از پرسش‌های متداول مهندسان این است که چه زمانی باید S7-1200 را انتخاب کنیم و چه زمانی به سراغ سیستم‌های دیگر برویم؟

• در مقایسه با LOGO!: اگر پروژه نیازمند شبکه‌سازی گسترده، آنالوگ‌های دقیق، کنترل موشن یا بیش از ۲۴ ورودی/خروجی دیجیتال باشد، S7-1200 جایگزین قطعی لوگو است.
• در مقایسه با S7-300/400: سری S7-300 به مرور زمان جای خود را به S7-1200 و S7-1500 داده است. S7-1200 با داشتن پورت شبکه داخلی و پشتیبانی از TIA Portal گزینه‌ای مدرن‌تر و اقتصادی‌تر از سیستم‌های قدیمی است (هرچند همچنان قطعاتی مثل ماژول خروجی S7-300 کد 6ES7322-1BL00-0AA0 در خطوط قدیمی استفاده می‌شوند).
• در مقایسه با ET200SP CPU: برای سیستم‌های با تراکم ورودی/خروجی بالا یا نیاز به قدرت پردازش بالا در ابعاد بسیار فشرده، سیستم پردازنده ET200SP زیمنس راهکاری ماژولارتر محسوب می‌شود.

چک‌لیست و گام‌های عملی انتخاب پی ال سی S7-1200 برای پروژه

برای جلوگیری از اشتباه در خرید و طراحی، مراحل زیر را گام‌به‌گام دنبال کنید:

1. برآورد سیگنال‌ها (I/O Count): تعداد دقیق ورودی‌های دیجیتال، خروجی‌های دیجیتال، ورودی‌های آنالوگ (ولتاژ/جریان/دما) و خروجی‌های آنالوگ را تعیین کنید.
2. تعیین نوع خروجی دیجیتال: اگر به قطع و وصل شیرهای برقی DC با فرکانس بالا یا سرووموتور نیاز دارید، حتماً مدل DC/DC/DC انتخاب کنید. برای بارهای AC یا جریان بالا مدل AC/DC/Relay مناسب است.
3. بررسی حافظه و سرعت: بر اساس حجم برنامه‌نویسی و فرمول‌های محاسباتی، ظرفیت حافظه CPU (مثلاً 100KB در 1214C یا 125KB در 1215C) را بسنجید.
4. انتخاب تجهیزات جانبی: در صورت نیاز به پورت دوم شبکه یا خروجی آنالوگ اضافی بدون کارت توسعه، CPU 1215C یا 1217C را اولویت قرار دهید.
5. محاسبه توان مصرفی (Power Budget): مجموع جریان مصرفی کارت‌های SM از گذرگاه داخلی (Bus) CPU را محاسبه کرده تا از حد مجاز توان گذرگاه پردازنده تجاوز نکند.

نکات مهم سیم‌کشی و نصب صنعتی

رعایت الزامات سخت‌افزاری در تابلو برق طول عمر پی‌ال‌سی S7-1200 را تضمین می‌کند:

• زمین‌کردن (Earthing): پایه شاسی PLC و شیلد کابل‌های ارتباطی PROFINET و آنالوگ باید به شین ارت اصلی تابلو با مقاومت استاندارد متصل شوند.
• جداسازی کابل‌ها: کابل‌های سیگنال آنالوگ و شبکه را از کابل‌های قدرت (برق سه فاز اینورتر و موتور) حداقل ۲۰ سانتی‌متر فاصله دهید.
• منبع تغذیه استاندارد: توصیه می‌شود از منابع تغذیه تثبیت‌شده صنعتی سری SIMATIC PM1207 زیمنس جهت تامین ولتاژ 24V DC بدون نویز استفاده شود.

جمع‌بندی و راهنمای دریافت مشاوره فنی

پی ال سی s7 1200 زیمنس ترکیب بی‌نظیری از قیمت مناسب، قابلیت‌های ارتباطی پیشرفته، امنیت بالا و سادگی برنامه‌نویسی در محیط TIA Portal را ارائه می‌دهد. انتخاب درست مدل پردازنده و ماژول‌های جانبی، موفقیت پایداری پروژه اتوماسیون شما را تضمین خواهد کرد. جهت بررسی کدهای فنی دقیق، دریافت کاتالوگ‌های تخصصی یا مشاوره فنی در زمینه انتخاب قطعات اتوماسیون صنعتی زیمنس، کارشناسان مهندسی تامین صنعت آماده ارائه راهنمایی‌های تخصصی به شما هستند.

سوالات متداول

پی ال سی s7 1200 زیمنس برای چه پروژه‌هایی مناسب است؟

این کنترلر برای پروژه‌های اتوماسیون کوچک تا متوسط صنعتی نظیر دستگاه‌های بسته‌بندی، کنترل خطوط تولید کوچک، سیستم‌های HVAC، میکسرها، پردازش‌های توزین و کنترل موتورهای استپر و سروو طراحی شده است.

تفاوت اصلی بین پسوندهای DC/DC/DC و AC/DC/Relay در CPUهای S7-1200 چیست؟

عبارت اول نشان‌دهنده تغذیه CPU (AC یعنی 120-240V AC و DC یعنی 24V DC)، عبارت دوم نشان‌دهنده ورودی‌های دیجیتال (24V DC) و عبارت سوم نشان‌دهنده نوع خروجی‌ها (Relay یعنی رله‌ای مکانیکی و DC یعنی ترانزیستوری FET برای فرکانس بالا و PWM) است.

آیا پی ال سی S7-1200 از پروتکل‌های ارتباطی مدرن مانند OPC UA پشتیبانی می‌کند؟

بله، از سِری فیرم‌ور (Firmware) نسخه V4.4 به بعد در CPUهای S7-1200، قابلیت OPC UA Server اضافه شده است که امکان تبادل داده ایمن با سیستم‌های SCADA و ERP را فراهم می‌سازد.

حداکثر کارت توسعه (Signal Module) قابل اتصال به یک CPU S7-1200 چقدر است؟

مدل CPU 1211C قابلیت اتصال ماژول SM از سمت راست را ندارد. مدل CPU 1212C حداکثر از ۲ ماژول SM و مدل‌های CPU 1214C، 1215C و 1217C حداکثر از ۸ ماژول SM پشتیبانی می‌کنند.

کدام نرم‌افزار برای برنامه‌نویسی PLC S7-1200 زیمنس استفاده می‌شود؟

این پی‌ال‌سی به طور کامل توسط نرم‌افزار مهندسی TIA Portal (Totally Integrated Automation Portal) برنامه‌نویسی و پیکربندی می‌شود.

فرق بین Signal Board (SB) و Signal Module (SM) چیست؟

Signal Board روی بدنه اصلی CPU سوار می‌شود و بدون افزایش ابعاد فیزیکی PLC، تعداد محدودی ورودی/خروجی اضافه می‌کند. اما Signal Module از سمت راست به CPU متصل شده و تعداد خروجی/ورودی بیشتری را پوشش می‌دهد.
