اگر برای یک دستگاه، خط تولید یا پروژه اتوماسیون صنعتی به یک پنل اپراتوری اقتصادی، قابل اعتماد و سازگار با تجهیزات زیمنس نیاز دارید، HMI Basic Panel یکی از گزینههای مهم در خانواده SIMATIC HMI است. این پنلها برای پروژههایی طراحی شدهاند که اپراتور باید بتواند وضعیت فرآیند را مشاهده کند، فرمانهای لازم را به سیستم کنترل ارسال کند، آلارمها را ببیند و اطلاعات عملیاتی را از طریق یک رابط کاربری مناسب مدیریت کند.
در این صفحه میتوانید برای استعلام قیمت HMI Basic Panel زیمنس، انتخاب مدل مناسب و بررسی مشخصات فنی مدلهای مختلف مانند KTP400 Basic، KTP700 Basic، KTP900 Basic و KTP1200 Basic اقدام کنید.
استعلام قیمت HMI Basic Panel: برای دریافت قیمت روز، موجودی و کد دقیق محصول، مدل موردنظر یا کد فنی زیمنس را برای کارشناسان تأمین صنعت ارسال کنید.

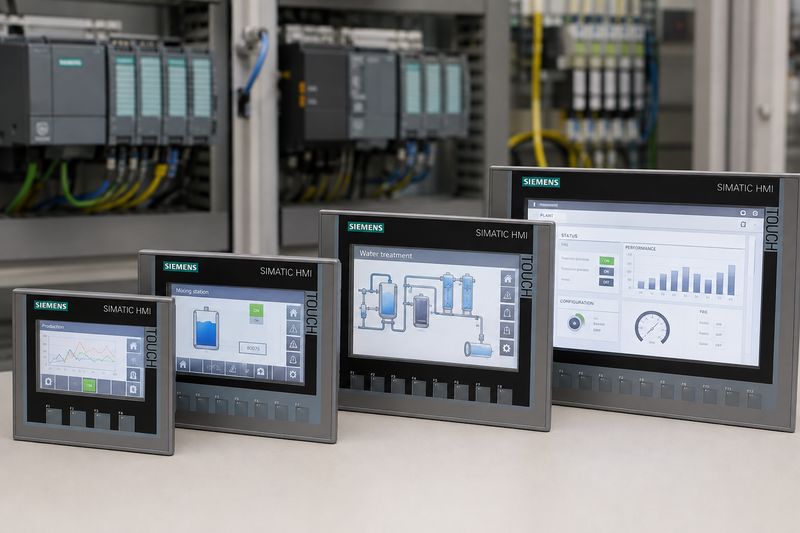

SIMATIC HMI Basic Panel خانوادهای از پنلهای اپراتوری زیمنس است که برای نمایش و کنترل فرآیندهای صنعتی طراحی شدهاند. این تجهیزات در کنار PLC قرار میگیرند و به اپراتور اجازه میدهند اطلاعات فرآیند را به شکل گرافیکی مشاهده و فرمانهای موردنیاز را از طریق رابط HMI اعمال کند.
در نسل دوم Basic Panel، مدلهایی مانند KTP400 Basic، KTP700 Basic، KTP900 Basic و KTP1200 Basic وجود دارند که بر اساس اندازه نمایشگر و نیاز پروژه انتخاب میشوند. مستندات Siemens برای این خانواده، قابلیتهایی مانند نمایش صفحات، مدیریت آلارم، Recipe، Trend و ارتباط با کنترلر را مشخص کرده است.
در یک پروژه معمول اتوماسیون، ساختار کلی میتواند به شکل زیر باشد:
سنسورها و تجهیزات → PLC → HMI Basic Panel → اپراتور
PLC وظیفه اجرای منطق کنترلی را بر عهده دارد و HMI محیطی را فراهم میکند که اپراتور از طریق آن با سیستم ارتباط برقرار کند.
قیمت HMI Basic Panel را نمیتوان بدون تعیین مدل و کد دقیق محصول بهصورت یک عدد ثابت اعلام کرد. تفاوت در اندازه نمایشگر، نوع رابط ارتباطی، نسل محصول، کد سفارش، وضعیت موجودی و شرایط تأمین میتواند روی قیمت نهایی تأثیر بگذارد.
برای استعلام قیمت HMI Basic Panel بهتر است حداقل یکی از اطلاعات زیر مشخص باشد:
اگر کد دقیق را در اختیار ندارید، کارشناسان فنی تأمین صنعت میتوانند بر اساس مشخصات پروژه، مدل مناسب را پیشنهاد دهند.
برای جلوگیری از اشتباه در تأمین کالا، پیشنهاد میشود هنگام درخواست قیمت این اطلاعات را ارسال کنید:
مدل موردنظر + تعداد + PLC مورد استفاده + نوع شبکه + نیاز پروژه
برای مثال:
«یک عدد HMI زیمنس KTP700 Basic برای ارتباط با PLC S7-1200 نیاز دارم.»
این اطلاعات بسیار دقیقتر از درخواست عمومی «قیمت HMI زیمنس» است.
یکی از مهمترین نکات در زمان خرید Basic Panel، انتخاب اندازه مناسب نمایشگر است.

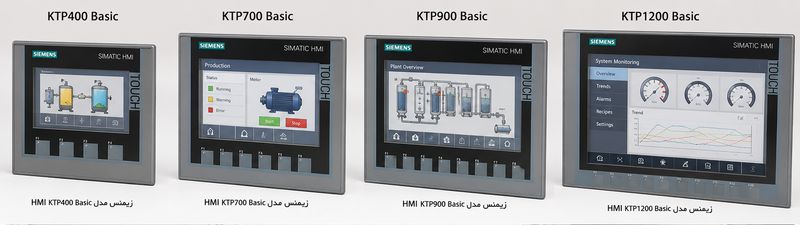

مدلهای شناختهشده این خانواده شامل موارد زیر هستند:
| مدل | اندازه نمایشگر | رزولوشن |
|---|---|---|
| KTP400 Basic | 4.3 اینچ | 480 × 272 |
| KTP700 Basic | 7 اینچ | 800 × 480 |
| KTP900 Basic | 9 اینچ | 800 × 480 |
| KTP1200 Basic | 12.1 اینچ | 1280 × 800 |
مشخصات فوق مربوط به خانواده Basic Panel نسل دوم است و Siemens این مدلها را در مستندات فنی خود معرفی کرده است.
توجه کنید که هنگام خرید، صرفاً نام مدل کافی نیست؛ کد سفارش دقیق محصول باید بررسی شود، زیرا ممکن است یک خانواده محصول با نسخهها یا رابطهای ارتباطی متفاوت عرضه شود.
KTP400 Basic کوچکترین مدل رنگی این خانواده محسوب میشود و نمایشگری با اندازه 4.3 اینچ و رزولوشن 480 × 272 دارد.
این مدل زمانی میتواند انتخاب مناسبی باشد که:
برای یک ماشین مستقل یا تابلو کنترل با اطلاعات محدود، استفاده از نمایشگر کوچکتر میتواند از نظر هزینه و فضای نصب منطقی باشد.
KTP700 Basic دارای نمایشگر 7 اینچی با رزولوشن 800 × 480 است. این اندازه برای بسیاری از ماشینآلات و پروژههای کنترل صنعتی، تعادل مناسبی بین فضای نمایش و ابعاد پنل ایجاد میکند.
در زمان انتخاب KTP700 باید به کد دقیق محصول و نوع رابط ارتباطی توجه کرد.
اگر پروژه شما بر پایه PLCهای جدید زیمنس مانند S7-1200 یا S7-1500 طراحی شده باشد، بررسی ساختار شبکه و سازگاری نسخه دقیق HMI با پروژه TIA Portal ضروری است.
KTP900 Basic با نمایشگر 9 اینچی و رزولوشن 800 × 480، فضای بیشتری نسبت به KTP700 برای نمایش اطلاعات در اختیار اپراتور قرار میدهد.
این مدل میتواند برای پروژههایی مناسب باشد که:
در بازار، مشخصات و قیمت مدلهای KTP900 بر اساس کد دقیق محصول متفاوت است؛ بنابراین هنگام استعلام باید Order Number بررسی شود. برای نمونه، برخی صفحات فروشگاهی مشخصات KTP900 Basic را با تغذیه 24V DC و رابط شبکه ارائه کردهاند.
اگر پروژه به فضای نمایش بیشتری نیاز داشته باشد، KTP1200 Basic با نمایشگر 12.1 اینچی و رزولوشن 1280 × 800 گزینهای جدیتر است.
استفاده از نمایشگر بزرگتر میتواند در پروژههایی که صفحات HMI اطلاعات زیادی دارند، خوانایی را بهتر کند؛ اما صرفاً بزرگتر بودن نمایشگر به معنی مناسبتر بودن آن نیست.
اگر فرآیند ساده باشد، ممکن است KTP700 نیاز پروژه را برطرف کند و انتخاب KTP1200 صرفاً هزینه بیشتری ایجاد کند.
| ویژگی | KTP400 Basic | KTP700 Basic | KTP900 Basic | KTP1200 Basic |
|---|---|---|---|---|
| اندازه نمایشگر | 4.3″ | 7″ | 9″ | 12.1″ |
| رزولوشن | 480×272 | 800×480 | 800×480 | 1280×800 |
| کاربرد مناسب | ماشین کوچک | ماشین و تابلو | پروژههای با اطلاعات بیشتر | نمایشگر بزرگ |
| تعداد تگ پروژه | 800 | 800 | 800 | 800 |
| تعداد صفحات | 250 | 250 | 250 | 250 |
| تعداد اتصال ارتباطی | 4 | 4 | 4 | 4 |
مقادیر ظرفیت پروژه از مستندات Siemens برای Basic Panel نسل دوم استخراج شدهاند.

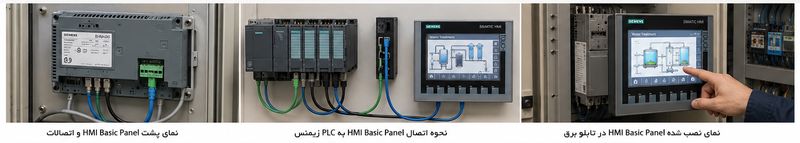

در پروژههای اتوماسیون صنعتی، HMI معمولاً اطلاعات موردنیاز را از PLC دریافت کرده و فرمانهای اپراتور را به PLC منتقل میکند.
برای مثال، فرض کنید یک خط تولید دارای موتور، سنسور دما و سنسور فشار باشد.
PLC اطلاعات سنسورها را پردازش میکند و HMI میتواند مواردی مانند:
را نمایش دهد.
اپراتور نیز میتواند از طریق HMI فرمانهایی مانند Start، Stop یا تغییر Setpoint را وارد کند؛ البته سطح دسترسی و منطق ایمنی باید در طراحی PLC و سیستم کنترل بهدرستی پیادهسازی شود.
در بسیاری از پروژههای زیمنس، HMI Basic Panel در کنار PLCهای SIMATIC مورد استفاده قرار میگیرد؛ اما پاسخ دقیق به این سؤال به مدل HMI، کد سفارش، نسخه نرمافزار و معماری ارتباطی پروژه بستگی دارد.
بنابراین بهتر است به جای جمله کلی «همه Basic Panelها با همه PLCها سازگار هستند»، مدل دقیق هر دو تجهیز بررسی شود.
این نکته در زمان خرید اهمیت زیادی دارد؛ زیرا ممکن است دو تجهیز از نظر خانواده محصول مناسب به نظر برسند، اما نسخه نرمافزاری یا رابط ارتباطی پروژه نیازمند بررسی بیشتری باشد.

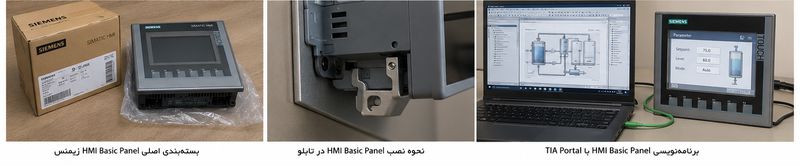

پیکربندی Basic Panelهای نسل دوم با محیط مهندسی TIA Portal / WinCC انجام میشود و قابلیتهای در دسترس به نسخه و نوع لایسنس نرمافزار و مدل پنل وابسته است.
در مستندات Siemens، محدودیتهای عملکردی Basic Panelها در محیط WinCC بهصورت مشخص ارائه شدهاند.
به همین دلیل در زمان خرید فقط به خود HMI توجه نکنید؛ نسخه TIA Portal مورد استفاده در پروژه نیز باید بررسی شود.
Basic Panel برای پروژههای ساده تا متوسط طراحی شده است و نباید آن را با مدلهای رده بالاتر SIMATIC HMI از نظر قابلیتها یکسان دانست.
طبق مستندات Siemens، در Basic Panel نسل دوم:
این محدودیتها به معنی ضعیف بودن Basic Panel نیست؛ بلکه نشان میدهد باید HMI را متناسب با نیاز واقعی پروژه انتخاب کرد.
Basic Panel میتواند انتخاب مناسبی برای پروژههایی باشد که نیاز به یک رابط اپراتوری کاربردی و اقتصادی دارند.
از جمله:
البته انتخاب نهایی باید بر اساس تعداد تگها، صفحات، آلارمها، Recipeها، شبکه، نیازهای گرافیکی و الزامات پروژه انجام شود.
اگر پروژه به قابلیتهایی فراتر از امکانات Basic Panel نیاز داشته باشد، بهتر است سراغ ردههای بالاتر HMI بروید.
برای مثال، اگر پروژه به قابلیتهای پیشرفتهتر، ساختارهای پیچیدهتر رابط کاربری یا امکاناتی نیاز داشته باشد که در Basic Panel وجود ندارند، انتخاب یک پنل رده بالاتر منطقیتر است.
اشتباه رایج این است که فقط بر اساس قیمت پایینتر HMI تصمیمگیری شود.
HMI ارزانتر همیشه HMI مناسبتر نیست.
مهم این است که پنل انتخابشده تمام نیازهای فنی پروژه را پوشش دهد.
Basic Panel و Comfort Panel هر دو از خانواده SIMATIC HMI هستند، اما در یک سطح از امکانات قرار ندارند.
Basic Panel بیشتر برای کاربردهای اقتصادی و سادهتر طراحی شده است، در حالی که Comfort Panel برای پروژههایی با نیازهای عملکردی و گرافیکی بالاتر مناسبتر است.
بنابراین اگر بین این دو خانواده مردد هستید، ابتدا این موارد را مشخص کنید:
بعد بر اساس این اطلاعات تصمیم بگیرید.
نامهایی مانند KTP700 یا KTP900 به تنهایی همیشه برای خرید کافی نیستند.
Order Number دقیق باید بررسی شود.
Basic Panel نسل اول و نسل دوم را نباید بدون بررسی مشخصات یکسان در نظر گرفت.
بزرگتر بودن نمایشگر همیشه بهتر نیست. اندازه باید با تعداد اطلاعات و فاصله اپراتور از پنل متناسب باشد.
نوع شبکه مورد نیاز PLC و HMI باید قبل از خرید مشخص شود.
سازگاری محیط مهندسی با پنل یکی از موارد مهم در پروژه است.
در تجهیزات صنعتی، موجودی بازار میتواند تغییر کند؛ بنابراین قیمت و موجودی باید در زمان خرید استعلام شود.
برای تجهیزات صنعتی، بررسی کد فنی، بستهبندی، وضعیت کالا و مدارک همراه محصول اهمیت زیادی دارد.
قیمت نهایی میتواند تحت تأثیر عوامل مختلف قرار بگیرد:
به همین دلیل درج یک قیمت ثابت در مقاله، بدون توجه به تاریخ و موجودی، میتواند خیلی سریع باعث ایجاد اطلاعات منسوخ شود.
برای همین، بهترین روش دریافت قیمت HMI Basic Panel، استعلام قیمت روز بر اساس کد فنی دقیق است.
فرض کنید مشتری فقط عبارت زیر را ارسال کند:
«قیمت HMI زیمنس 7 اینچ»
این اطلاعات برای انتخاب قطعه دقیق کافی نیست.
اما اگر کد فنی، مدل، نوع شبکه و تعداد مشخص شود، تأمینکننده میتواند قیمت و موجودی دقیقتری ارائه کند.
برای پروژههای صنعتی، این موضوع اهمیت زیادی دارد؛ زیرا یک اشتباه در انتخاب قطعه میتواند باعث تأخیر در راهاندازی یا نیاز به تغییر طراحی تابلو شود.
تأمین صنعت با تمرکز بر تجهیزات اتوماسیون صنعتی زیمنس، امکان بررسی و تأمین تجهیزات موردنیاز پروژههای صنعتی را فراهم میکند.
برای دریافت قیمت HMI Basic Panel زیمنس بهتر است مدل یا کد فنی موردنظر خود را ارسال کنید تا قیمت و موجودی بر اساس محصول موردنیاز بررسی شود.
اگر هنوز نمیدانید KTP400، KTP700، KTP900 یا KTP1200 برای پروژه شما مناسب است، اطلاعات PLC، تعداد ورودیها و خروجیها، نوع فرآیند و نیازهای HMI را ارائه کنید تا انتخاب مدل بر اساس نیاز فنی انجام شود.
HMI Basic Panel یک پنل اپراتوری از خانواده SIMATIC HMI زیمنس است که برای نمایش اطلاعات فرآیند و تعامل اپراتور با سیستم کنترل استفاده میشود.
یک مدل واحد را نمیتوان بهعنوان بهترین گزینه برای تمام پروژهها معرفی کرد. KTP400، KTP700، KTP900 و KTP1200 بر اساس اندازه نمایشگر و نیاز پروژه انتخاب میشوند.
قیمت به مدل، کد فنی، وضعیت موجودی و شرایط بازار بستگی دارد. برای قیمت دقیق باید مدل یا Order Number استعلام شود.
این ترکیب در پروژههای زیمنس رایج است، اما سازگاری دقیق باید بر اساس کد محصول، نوع ارتباط و نسخه نرمافزار پروژه بررسی شود.
مهمترین تفاوت قابل مشاهده، اندازه نمایشگر است؛ KTP700 نمایشگر 7 اینچی و KTP900 نمایشگر 9 اینچی دارد و هر دو در نسل دوم رزولوشن 800×480 دارند.
اگر پروژه از نظر تعداد تگ، صفحات، آلارم، Recipe، Trend و سایر قابلیتها در محدوده مشخصات Basic Panel باشد، میتواند مناسب باشد. برای پروژههای پیچیدهتر باید ردههای بالاتر بررسی شوند.
خیر. بهتر است کد فنی یا Order Number دقیق بررسی شود تا نوع و نسخه محصول اشتباه انتخاب نشود.
خیر. قیمت تجهیزات وارداتی و صنعتی میتواند با تغییر موجودی و شرایط بازار تغییر کند. بنابراین استعلام قیمت روز توصیه میشود.
اگر به دنبال یک HMI زیمنس اقتصادی برای نمایش و کنترل فرآیند هستید، خانواده SIMATIC HMI Basic Panel میتواند یکی از گزینههای مناسب برای بررسی باشد.
مدلهای KTP400، KTP700، KTP900 و KTP1200 از مهمترین مدلهای Basic Panel نسل دوم هستند و انتخاب میان آنها باید بر اساس اندازه نمایشگر، رزولوشن، نیازهای پروژه، تعداد تگها، صفحات، آلارمها، شبکه ارتباطی و نرمافزار مهندسی انجام شود. مشخصات عملکردی این خانواده در مستندات رسمی Siemens بهصورت تفصیلی ارائه شده است.
برای استعلام قیمت HMI Basic Panel در تأمین صنعت، مدل یا کد فنی موردنظر خود را ارسال کنید. اگر مدل مناسب را نمیدانید، مشخصات پروژه و PLC مورد استفاده را ارائه دهید تا انتخاب HMI بر اساس نیاز واقعی پروژه انجام شود.
استعلام قیمت روز HMI Basic Panel زیمنس → بررسی مدل → تأیید کد فنی → بررسی موجودی → خرید
