اگر برای یک دستگاه صنعتی، تابلو برق، خط تولید یا پروژه اتوماسیون به دنبال HMI Basic Panel زیمنس هستید، انتخاب صرفاً بر اساس اندازه صفحه نمایش یا قیمت، تصمیم مناسبی نیست. مدلهای مختلف Basic Panel از نظر اندازه نمایشگر، نوع ارتباط، تعداد کلیدهای عملکردی، رزولوشن، روش اتصال به PLC و ظرفیت پروژه تفاوتهایی دارند که باید قبل از خرید بررسی شوند.
خانواده SIMATIC HMI Basic Panels یکی از شناختهشدهترین راهکارهای زیمنس برای کنترل و مانیتورینگ ماشینآلات و فرآیندهای صنعتی است. در نسل دوم این خانواده، مدلهایی مانند KTP400 Basic، KTP700 Basic، KTP900 Basic و KTP1200 Basic برای کاربردهای مختلف ارائه شدهاند.
در این مقاله، علاوه بر معرفی مدلها و مشخصات فنی، بررسی میکنیم:
اگر هدف شما خرید HMI Basic Panel زیمنس با کد فنی صحیح و متناسب با پروژه است، ادامه این راهنما میتواند از یک خرید اشتباه جلوگیری کند.
لینک خرید hmi های زیمنس : کلیک کنید

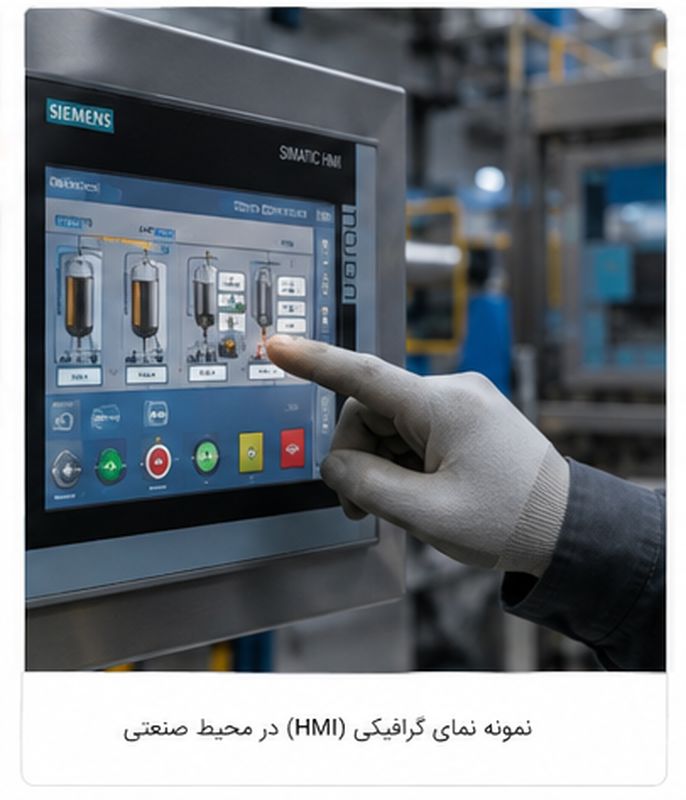

HMI مخفف Human Machine Interface به معنی رابط انسان و ماشین است. در یک سیستم اتوماسیون صنعتی، HMI واسطی میان اپراتور و تجهیزات کنترلی مانند PLC محسوب میشود.
اپراتور از طریق HMI میتواند اطلاعاتی مانند:
را مشاهده کرده و در صورت تعریف سطح دسترسی، پارامترهای موردنیاز را تغییر دهد.
در خانواده Siemens SIMATIC HMI Basic Panel، این قابلیتها در قالب یک پنل صنعتی اقتصادیتر برای کاربردهای ماشینآلات و سیستمهای اتوماسیون ارائه شدهاند.
نسل دوم Basic Panel شامل مدلهای KTP400 Basic، KTP700 Basic، KTP900 Basic و KTP1200 Basic است و در مستندات WinCC نیز برای این خانواده ظرفیتهای مشخصی مانند حداکثر 800 متغیر پروژه و 250 صفحه تعریف شده است.
یکی از دلایل محبوبیت Basic Panel، ایجاد تعادل میان امکانات، هزینه و یکپارچگی با اکوسیستم اتوماسیون زیمنس است.
اگر پروژه شما به قابلیتهایی مانند:
نیاز دارد، Basic Panel میتواند گزینهای منطقی باشد.
در عین حال، نباید تصور کرد که تمام پروژهها باید با Basic Panel اجرا شوند. برای سیستمهایی که به قابلیتهای پیشرفتهتر، امکانات گرافیکی گستردهتر، معماری Unified یا امکانات نرمافزاری پیچیدهتر نیاز دارند، باید سراغ خانوادههای دیگر HMI رفت.
یکی از مهمترین قسمتهای انتخاب HMI، شناخت مدلهای مختلف است.
در نسل دوم Basic Panel، چهار مدل شناختهشده عبارتاند از:

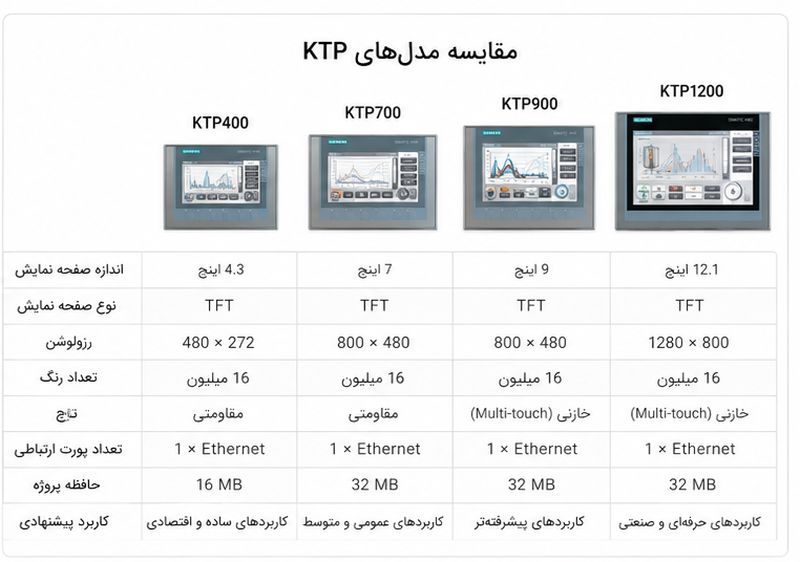

| مدل | اندازه نمایشگر | رزولوشن | کد رایج PN |
|---|---|---|---|
| KTP400 Basic | 4.3 اینچ | 480×272 | 6AV2123-2DB03-0AX0 |
| KTP700 Basic | 7 اینچ | 800×480 | 6AV2123-2GB03-0AX0 |
| KTP900 Basic | 9 اینچ | 800×480 | 6AV2123-2JB03-0AX0 |
| KTP1200 Basic | 12 اینچ | 1280×800 | 6AV2123-2MB03-0AX0 |
زیمنس برای KTP700 Basic کد 6AV2123-2GB03-0AX0 را بهعنوان KTP700 Basic با نمایشگر 7 اینچی، 65,536 رنگ و رابط PROFINET معرفی میکند.
همچنین KTP1200 Basic با کد 6AV2123-2MB03-0AX0 دارای نمایشگر 12 اینچی TFT، 65,536 رنگ و رابط PROFINET است.
اگر فضای نصب محدود است و پروژه شما به نمایش اطلاعات و کنترلهای پایه نیاز دارد، KTP400 Basic میتواند گزینه مناسبی باشد.
مدل رایج:
6AV2123-2DB03-0AX0
مشخصات اصلی:
این مدل برای ماشینآلات کوچک، تابلوهای کنترل با فضای محدود و پروژههایی که اپراتور نیاز به نمایش تعداد محدودی پارامتر دارد، انتخاب مناسبی است.
یکی از نکات مهم در خرید KTP400 این است که کوچک بودن نمایشگر به معنی ضعیف بودن آن از نظر کاربرد صنعتی نیست؛ بلکه انتخاب آن باید بر اساس تعداد اطلاعاتی باشد که قرار است همزمان روی صفحه نمایش داده شود.
KTP700 Basic یکی از کاربردیترین مدلهای خانواده Basic Panel است.
کد فنی رایج:
6AV2123-2GB03-0AX0
مشخصات:
دیتاشیت زیمنس نیز برای KTP700 Basic همین ساختار را تأیید میکند و صفحه نمایش 7 اینچی، رزولوشن 800×480، 65,536 رنگ، تاچ مقاومتی و تغذیه 24V DC را مشخص کرده است.
این مدل برای مواردی مانند:
انتخاب مناسبی است.
اگر KTP400 برای پروژه شما کوچک است اما KTP1200 بیش از نیازتان محسوب میشود، KTP700 معمولاً نقطه تعادل خوبی بین ابعاد، خوانایی و هزینه ایجاد میکند.
KTP900 Basic با نمایشگر 9 اینچی برای پروژههایی طراحی شده که نسبت به KTP700 به فضای نمایش بیشتری نیاز دارند.
کد رایج:
6AV2123-2JB03-0AX0
این مدل برای پروژههایی که تعداد بیشتری المان گرافیکی، آلارم، وضعیت تجهیزات یا اطلاعات فرآیندی روی صفحه نمایش داده میشود، میتواند انتخاب مناسبتری باشد.
مزیت اصلی KTP900 نسبت به مدلهای کوچکتر، فضای بیشتر برای طراحی صفحات HMI است.
با این حال، صرفاً بزرگتر بودن نمایشگر به معنی بهتر بودن آن نیست. اگر اطلاعات پروژه روی KTP700 بهراحتی قابل نمایش است، پرداخت هزینه بیشتر برای KTP900 الزاماً مزیت عملی ایجاد نمیکند.
برای پروژههایی که خوانایی بیشتر و فضای نمایش بزرگتری نیاز دارند، KTP1200 Basic یکی از مدلهای مهم این خانواده است.
کد فنی:
6AV2123-2MB03-0AX0
مشخصات اصلی:
زیمنس این مدل را بهعنوان SIMATIC HMI KTP1200 Basic با نمایشگر 12 اینچی و رابط PROFINET معرفی کرده و وضعیت محصول آن در کاتالوگ زیمنس فعال گزارش شده است.
این مدل بیشتر زمانی ارزش خود را نشان میدهد که:
مهمترین تفاوت این مدلها در اندازه صفحه، رزولوشن و تعداد کلیدهای عملکردی است.
از نظر ظرفیتهای نرمافزاری نسل دوم Basic Panel، بسیاری از محدودیتهای اصلی میان این مدلها مشابه هستند؛ برای مثال زیمنس برای این خانواده حداکثر 800 متغیر پروژه، 250 صفحه، 50 Recipe و 25 Trend را اعلام کرده است.
بنابراین نباید تصور کرد که با خرید مدل 12 اینچی، ظرفیت پروژه چند برابر KTP700 خواهد شد.
انتخاب اندازه بیشتر، در درجه اول برای بهبود تجربه کاربری و نمایش اطلاعات است.
این قسمت یکی از مهمترین نکات هنگام خرید HMI زیمنس است.

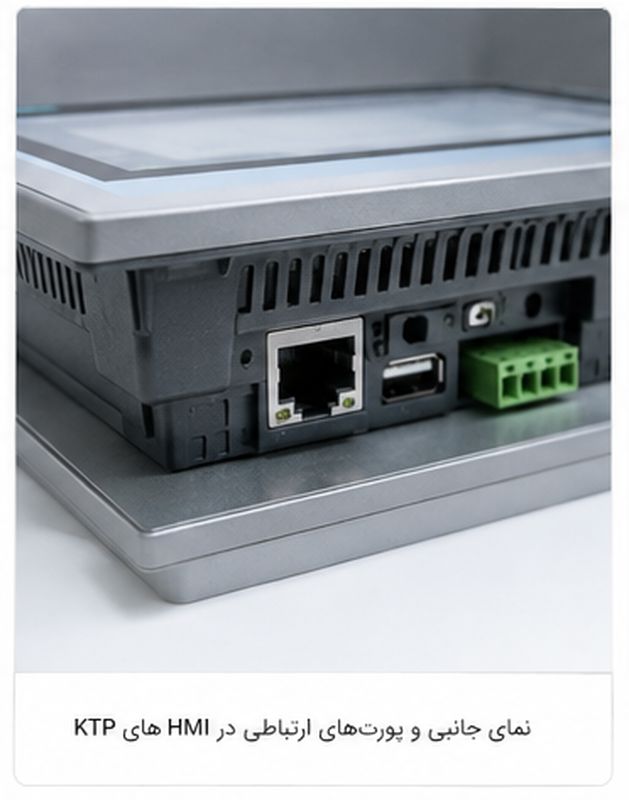

مدلهای Basic Panel در نسخههای مختلف ارتباطی عرضه شدهاند.
PN به PROFINET اشاره دارد.
برای مثال:
KTP700 Basic PN
با کد:
6AV2123-2GB03-0AX0
دارای رابط PROFINET است.
نسخه DP برای ارتباط مبتنی بر PROFIBUS/DP طراحی شده است.
برای مثال:
KTP700 Basic DP
کد:
6AV2123-2GA03-0AX0
است.
در مستندات WinCC، نسخههای PN و DP از نظر درایورهای ارتباطی تفاوت دارند؛ نسخههای PN برای PROFINET و برخی پروتکلهای مبتنی بر Ethernet و نسخههای DP برای ارتباطات PROFIBUS در نظر گرفته شدهاند.

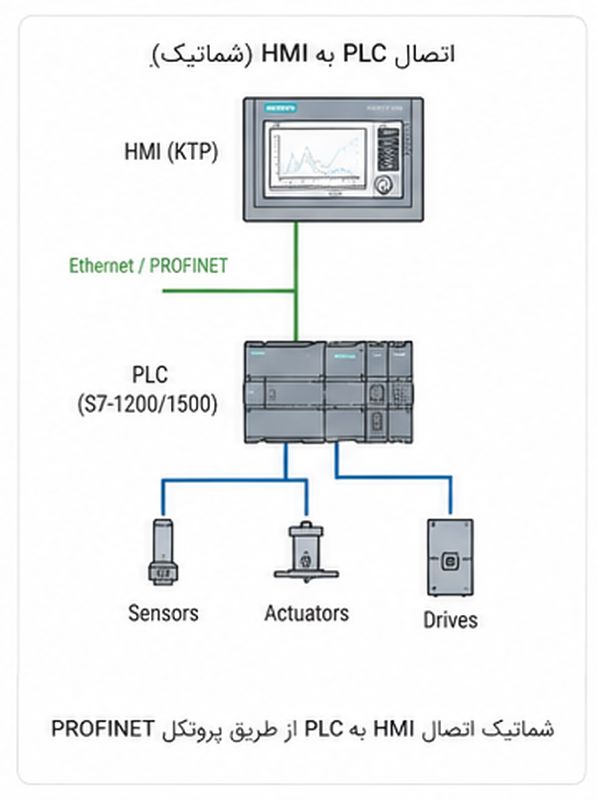

اگر PLC و معماری شبکه پروژه شما بر پایه PROFINET/Ethernet است، معمولاً نسخه PN انتخاب منطقیتری است.
اگر پروژه قدیمی شما بر پایه PROFIBUS DP ساخته شده، نسخه DP میتواند گزینه مناسب باشد.
بنابراین قبل از خرید باید ابتدا نوع ارتباط PLC و HMI مشخص شود.
بله؛ Basic Panel برای استفاده در سیستمهای اتوماسیون زیمنس طراحی شده و درایورهای ارتباطی متعددی را پشتیبانی میکند.
در مستندات WinCC برای Basic Panel، ارتباط با خانوادههایی مانند:
در کنار برخی کنترلرها و پروتکلهای سایر سازندگان فهرست شده است.
همچنین در نسخههای دارای PROFINET، گزینههایی مانند:
در جدول درایورهای ارتباطی زیمنس دیده میشوند.
بنابراین HMI Basic Panel فقط یک نمایشگر ساده برای PLC نیست؛ بلکه میتواند در معماریهای مختلف اتوماسیون بهعنوان رابط اپراتور استفاده شود.
یکی از مزایای مهم Basic Panel، یکپارچگی آن با محیط مهندسی زیمنس است.
مدلهای نسل دوم Basic Panel در مستندات زیمنس برای پیکربندی با WinCC Basic و محیط TIA Portal معرفی شدهاند.
برای نمونه، زیمنس KTP700 Basic را قابل پیکربندی از WinCC Basic V13 / STEP 7 Basic V13 معرفی کرده است.
در یک پروژه معمولی، روند کلی به این شکل است:
نسخه نرمافزار و سازگاری دقیق پروژه باید پیش از اجرا بررسی شود؛ مخصوصاً زمانی که پروژه قدیمی است یا قصد Migration به نسخه جدید TIA Portal را دارید.
یکی از بخشهایی که در بسیاری از مقالات فروشگاهی کمتر به آن پرداخته میشود، ظرفیت واقعی پروژه است.
طبق مستندات Siemens برای Basic Panel نسل دوم:
حداکثر:
800 Tag
برای پروژه اعلام شده است.
حداکثر:
250 Screen
قابل تعریف است.
حداکثر:
1000 پیام دیجیتال
و:
25 پیام آنالوگ
در مشخصات نسل دوم آمده است.
تا:
50 Recipe
و برای هر Recipe تا:
100 Record
در نظر گرفته شده است.
حداکثر:
25 Trend
برای این خانواده اعلام شده است.
تا:
10 زبان Runtime
پشتیبانی میشود.
تا:
50 کاربر
و:
50 گروه کاربری
با حداکثر 32 سطح دسترسی در مشخصات آمده است.
این اعداد حداکثرهای سیستم هستند و نباید آنها را بهعنوان ظرفیت پیشنهادی برای یک پروژه واقعی در نظر گرفت. خود زیمنس نیز تأکید میکند که استفاده همزمان از تمام محدودیتها الزاماً عملکرد کامل سیستم را تضمین نمیکند.

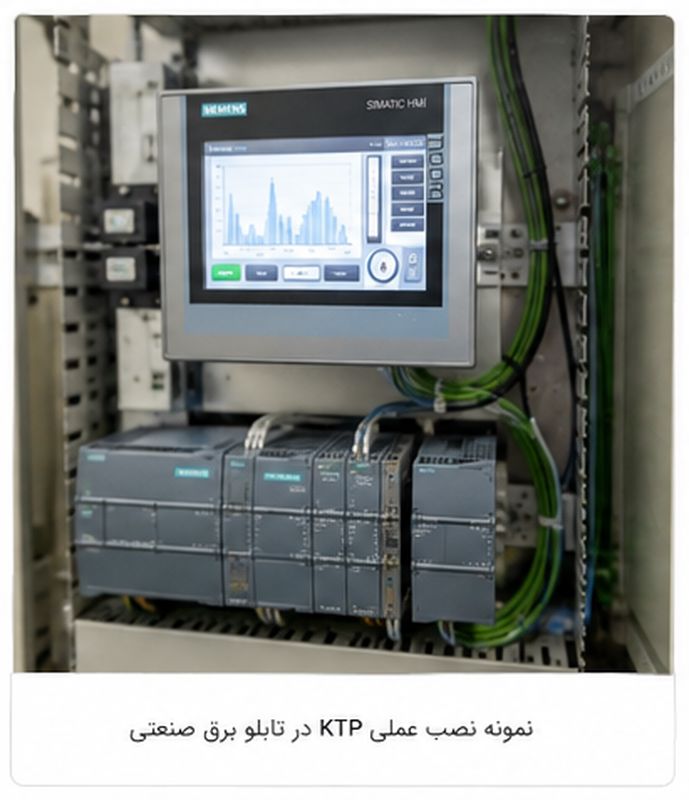

برای نصب صنعتی، درجه حفاظت پنل اهمیت زیادی دارد.
مدلهای Basic Panel دارای حفاظت مناسب در قسمت جلویی برای نصب روی تابلو هستند؛ با این حال باید بین درجه حفاظت پنل از سمت جلو و شرایط واقعی نصب تفاوت قائل شد.
بهعنوان مثال، در مشخصات KTP400 Basic، حفاظت جلوی پنل IP65 ذکر شده است.
این موضوع به معنی ضدآب بودن کامل دستگاه در هر شرایطی نیست.
نحوه نصب، واشر آببندی، محل نصب، پشت تابلو، تهویه و شرایط محیطی همگی باید بررسی شوند.
یکی از مشخصات مهم این خانواده، تغذیه 24V DC است.
برای KTP700 Basic، محدوده تغذیه در دیتاشیت زیمنس:
19.2 تا 28.8V DC
اعلام شده است.
بنابراین در تابلو صنعتی باید از منبع تغذیه مناسب استفاده شود و کیفیت تغذیه DC نیز جدی گرفته شود.
افت ولتاژ، نویز، اتصال زمین نامناسب یا تغذیه مشترک نامناسب با تجهیزات پرنویز میتواند باعث مشکلاتی شود که الزاماً از خود HMI ناشی نمیشوند.
عبارت قیمت HMI Basic Panel یکی از جستجوهای مهم خریداران است؛ اما ارائه یک عدد ثابت برای قیمت این تجهیزات صنعتی چندان منطقی نیست.
قیمت HMI زیمنس میتواند تحت تأثیر عوامل زیر تغییر کند:
بررسی بازار ایران نیز نشان میدهد که قیمتهای درجشده در فروشگاههای مختلف میتواند اختلاف زیادی داشته باشد و برخی فروشندگان نیز صراحتاً به نوسان قیمت ارز و لزوم استعلام قیمت روز اشاره کردهاند.
بنابراین در خرید صنعتی، قیمت پایینتر بهتنهایی معیار مناسبی برای انتخاب فروشنده نیست.
فرض کنید دو فروشنده یک HMI با عنوان KTP700 Basic ارائه میکنند.
در نگاه اول هر دو محصول یکسان هستند.
اما باید بررسی شود:
این موارد در پروژههای صنعتی بسیار مهمتر از اختلاف جزئی قیمت هستند.
یکی از بهترین روشها برای جلوگیری از اشتباه در خرید، بررسی کد فنی کامل Siemens است.
برای نمونه:
6AV2123-2GB03-0AX0
کد کامل KTP700 Basic PN است.
همچنین:
6AV2123-2MB03-0AX0
برای KTP1200 Basic PN استفاده میشود.
بنابراین عبارت «KTP700» بهتنهایی برای خرید صنعتی کافی نیست.
همیشه باید کد کامل محصول با نیاز پروژه تطبیق داده شود.
این موضوع در سالهای اخیر اهمیت بیشتری پیدا کرده است.
Siemens خانواده جدیدی تحت عنوان:
SIMATIC HMI Unified Basic Panels
نیز ارائه کرده است.
Unified Basic Panel یک خانواده جدیدتر است و بر پایه WinCC Unified کار میکند.
برای مثال، Siemens مدل:
MTP700 Unified Basic Panel
با کد:
6AV2123-3GB32-0AW0
را با نمایشگر 7 اینچی، 16 میلیون رنگ و PROFINET معرفی میکند و پیکربندی آن از WinCC Unified Basic V18 Update 3 انجام میشود.
بنابراین:
KTP700 Basic
و
MTP700 Unified Basic
یک محصول یکسان نیستند.
این دو خانواده را نباید هنگام خرید یا طراحی پروژه با یکدیگر اشتباه گرفت.
زیمنس نیز Unified Panels را بهعنوان نسل جدیدی از پنلهای خود معرفی کرده و Unified Basic Panels در اندازههای مختلف از 4 تا 12 اینچ ارائه میشوند.
پاسخ به این سؤال به معماری پروژه بستگی دارد.
اگر پروژه شما از قبل با:
TIA Portal + WinCC Basic
طراحی شده و از خانواده KTP Basic استفاده میکند، ادامه همان معماری میتواند منطقی باشد.
اما اگر پروژه کاملاً جدید است و قرار است از قابلیتهای جدید WinCC Unified استفاده شود، بهتر است قبل از خرید، خانواده Unified Basic نیز بررسی شود.
این موضوع مخصوصاً زمانی اهمیت دارد که پروژه قرار است در آینده توسعه پیدا کند.
یک روش ساده برای انتخاب:
KTP400 Basic
KTP700 Basic
KTP900 Basic
KTP1200 Basic
اما اندازه نمایشگر تنها معیار انتخاب نیست.
پیش از خرید باید این موارد بررسی شوند:
نوع PLC + نوع شبکه + تعداد Tag + تعداد صفحات + حجم اطلاعات + فضای نصب + نیازهای آینده
این خانواده میتواند در طیف وسیعی از ماشینآلات و سیستمهای اتوماسیون مورد استفاده قرار گیرد.
از جمله:
البته انتخاب نهایی باید بر اساس شرایط محیطی، نیاز نرمافزاری و معماری کنترلی انجام شود.
مهمترین مزایا عبارتاند از:
در پروژههای مبتنی بر PLCهای Siemens، یکپارچگی HMI با محیط TIA Portal باعث سادهتر شدن مهندسی سیستم میشود.
وجود مدلهای مختلف از KTP400 تا KTP1200 امکان انتخاب متناسب با فضای تابلو و نیاز اپراتور را فراهم میکند.
برای بسیاری از پروژههای کنترل ماشین، امکاناتی مانند آلارم، Recipe، Trend، مدیریت کاربر و صفحات گرافیکی کافی هستند.
نسخههای مختلف Basic Panel بر اساس مدل میتوانند با شبکهها و پروتکلهای صنعتی مختلف ارتباط برقرار کنند.
این پنلها برای استفاده در محیطهای صنعتی و نصب روی تابلو طراحی شدهاند.
انتخاب حرفهای یعنی علاوه بر مزایا، محدودیتها را نیز بدانیم.
Basic Panel برای تمام پروژهها ساخته نشده است.
در پروژههایی که نیاز به:
دارند، باید خانوادههای بالاتر HMI یا Unified Panels را نیز بررسی کرد.
همچنین Basic Panel نسل دوم محدودیتهای مشخصی در تعداد Tag، صفحات، Recipe و سایر اجزای پروژه دارد.
بزرگتر بودن HMI همیشه به معنی مناسبتر بودن آن نیست.
اگر PLC شما روی PROFINET است، خرید مدل DP میتواند باعث ایجاد مشکل در معماری ارتباطی پروژه شود.
نام KTP700 کافی نیست؛ باید MLFB کامل بررسی شود.
قیمت پایینتر همیشه به معنی خرید بهتر نیست.
این دو خانواده از نظر معماری نرمافزاری و نسل محصول متفاوت هستند.
قبل از خرید یا شروع پروژه باید سازگاری HMI با محیط مهندسی مورد استفاده بررسی شود.
قبل از ثبت سفارش این موارد را بررسی کنید:
HMI یک محصول معمولی نیست که صرفاً بر اساس تصویر و قیمت خریداری شود.
در خرید تجهیزات اتوماسیون صنعتی، اشتباه در انتخاب مدل ممکن است باعث شود تجهیز خریداریشده با معماری پروژه، PLC یا شبکه موردنظر مطابقت نداشته باشد.
به همین دلیل بهتر است پیش از خرید مواردی مانند:
PLC + مدل HMI + نوع شبکه + نسخه TIA Portal + کد فنی
همزمان بررسی شوند.
تامسن صنعت میتواند در فرآیند انتخاب HMI موردنیاز پروژه، علاوه بر تأمین محصول، اطلاعات فنی مدلهای مختلف را نیز بررسی کند تا انتخاب بر اساس نیاز واقعی پروژه انجام شود.
قیمت HMI Basic Panel به مدل، کد فنی، شرایط بازار، موجودی و وضعیت تأمین کالا وابسته است.
به همین دلیل برای اعلام قیمت دقیق، بهتر است مدل موردنظر یا کد فنی محصول مشخص شود.
برای مثال میتوانید کدهایی مانند:
را برای استعلام ارسال کنید.
در صورت مشخص نبودن مدل نیز میتوان انتخاب HMI را بر اساس PLC، اندازه ماشین، فضای تابلو و نیازهای پروژه انجام داد.
اگر بخواهیم انتخاب را ساده کنیم:
KTP400 Basic برای ماشینآلات و تابلوهای کوچک مناسب است.
KTP700 Basic یکی از متعادلترین انتخابها برای بسیاری از پروژههای صنعتی است.
KTP900 Basic زمانی مناسب است که فضای نمایش بیشتری نسبت به KTP700 نیاز دارید.
KTP1200 Basic برای پروژههایی که نمایشگر بزرگتر و رزولوشن بالاتر اهمیت دارد انتخاب مناسبی است.
اما مهمتر از اندازه صفحه، انتخاب کد فنی صحیح، نوع ارتباط PN یا DP، سازگاری با PLC و نرمافزار مهندسی پروژه است.
همچنین در پروژههای جدید باید Basic Panel نسل دوم را از SIMATIC HMI Unified Basic Panel تفکیک کرد؛ زیرا Unified Basic یک خانواده جدیدتر با معماری WinCC Unified است.
بنابراین اگر قصد خرید HMI Basic Panel زیمنس دارید، بهتر است قبل از مقایسه قیمت، ابتدا مدل دقیق و معماری ارتباطی موردنیاز پروژه مشخص شود.
برای استعلام قیمت HMI Basic Panel زیمنس از تامسن صنعت، کد فنی محصول یا مشخصات PLC و پروژه خود را ارسال کنید تا مدل مناسب از نظر فنی بررسی و سپس قیمت روز آن اعلام شود.
HMI Basic Panel یک پنل اپراتوری صنعتی زیمنس برای نمایش اطلاعات، کنترل تجهیزات، نمایش آلارم، مدیریت پارامترها و ارتباط با PLC است.
مدل «بهترین» برای تمام پروژهها یکسان نیست. KTP700 برای بسیاری از ماشینآلات انتخاب متعادلی است، اما پروژههای کوچکتر ممکن است با KTP400 و پروژههای دارای نیاز به نمایش بزرگتر با KTP900 یا KTP1200 بهتر اجرا شوند.
KTP700 Basic PN یک HMI هفت اینچی از خانواده SIMATIC Basic Panel است که دارای رابط PROFINET بوده و کد رایج آن 6AV2123-2GB03-0AX0 است.
KTP700 PN برای معماری ارتباطی PROFINET و KTP700 DP برای ارتباطات مبتنی بر PROFIBUS DP طراحی شده است. انتخاب باید بر اساس شبکه PLC و پروژه انجام شود.
KTP1200 Basic دارای نمایشگر 12 اینچی و رزولوشن 1280×800 است.
بله. Basic Panelهای مناسب میتوانند با S7-1200 از طریق ارتباطات پشتیبانیشده در WinCC ارتباط برقرار کنند.
بله، درایورهای ارتباطی Basic Panel برای S7-1500 نیز در مستندات WinCC زیمنس فهرست شدهاند.
خیر. KTP700 Basic از خانواده Basic Panel نسل دوم است، در حالی که MTP700 Unified Basic متعلق به خانواده Unified Basic Panel و مبتنی بر WinCC Unified است.
قیمت به مدل، کد فنی، نسخه PN یا DP، موجودی، شرایط تأمین و نرخ ارز وابسته است و برای خرید صنعتی بهتر است قیمت روز بر اساس کد دقیق محصول استعلام شود.
اگر مدل دقیق را نمیدانید، ارائه مدل PLC، نوع شبکه، تعداد تقریبی Tag، اندازه موردنیاز نمایشگر و نوع کاربرد ماشین میتواند برای انتخاب مدل مناسب کافی باشد.
