PLC S7 1200 زیمنس نه فقط یک محصول، بلکه یک فلسفه طراحی در اتوماسیون صنعتی است که برای نخستین بار در سال ۲۰۰۹ معرفی شد. برخلاف نسلهای پیشین، این PLC با هدف پر کردن شکاف بین کنترلرهای کوچک (مثل S7-200) و سیستمهای پیچیده (مثل S7-1500) توسعه یافت. آنچه S7-1200 را متمایز میکند، رویکرد یکپارچهسازی سختافزار، نرمافزار و ارتباطات در قالبی مقرونبهصرفه است که برای مهندسین و تکنسینها در سراسر جهان قابل دسترسی باشد.
فصل اول: معماری سختافزاری – طراحی ماژولاری که انعطاف را تعریف میکند

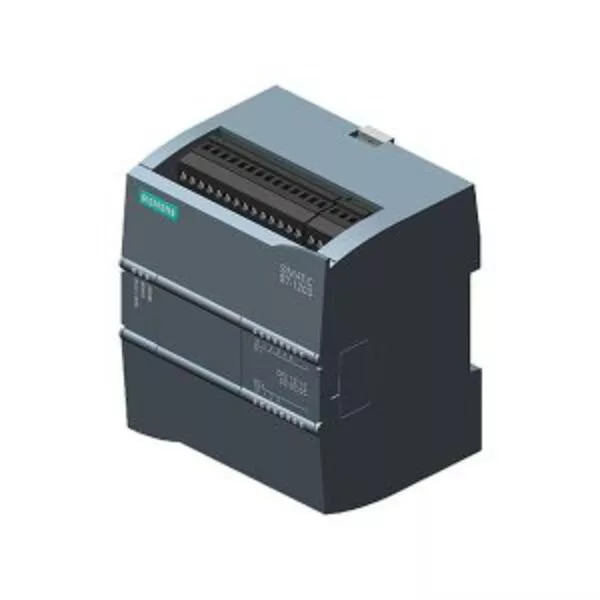

۱. واحد پردازش مرکزی (CPU): قلب هوشمند
سری S7-1200 در چندین مدل CPU عرضه میشود که از نظر عملکرد حافظه، سرعت و قابلیتهای ارتباطی تفاوت دارند. مدلهای پایه مانند CPU 1211C برای کاربردهای ساده، در حالی که CPU 1217C برای پردازشهای سنگین و محیطهای ایمنی (Safety Integrated) مناسب است. نقطه تمایز این CPUها، مجهز بودن به حافظههای فلش و RAM یکپارچه است که نیاز به ماژولهای حافظه جانبی را در بسیاری از موارد مرتفع میسازد.
۲. ساختار ماژولاری: مثل ساخت یک پازل صنعتی
برخلاف PLCهای یکپارچه، S7-1200 از معماری ماژولاری بهره میبرد که امکان سفارشیسازی دقیق را فراهم میآورد:

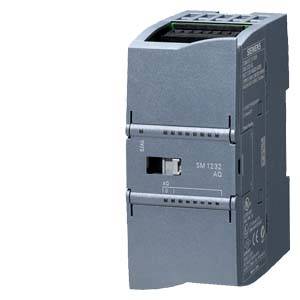

ماژولهای سیگنال (SM): ورودی/خروجیهای دیجیتال و آنالوگ با رزولوشنهای مختلف
ماژولهای ارتباطی (CM): پورتهای PROFINET، PROFIBUS، RS485/RS232
ماژولهای ویژه: موقعیتیابی، شمارش با فرکانس بالا، و کنترل حرکتی سروو
۳. طراحی مهندسی شده برای محیطهای چالشبرانگیز
سختافزار S7-1200 با استاندارد IP20 برای نصب در تابلوهای برق طراحی شده، اما در دمای عملیاتی از ۰ تا ۵۵ درجه سانتیگراد (با حالت عمودی نصب) عملکرد مطمئنی دارد. طراحی جمعوجور و نصب روی ریل DIN، مدیریت فضا در تابلوهای شلوغ را ساده میکند.
فصل دوم: TIA Portal – محیط برنامهنویسی یکپارچه
۱. فلسفه طراحی TIA Portal: هماهنگی بینظیر
Totally Integrated Automation (TIA) Portal تنها یک نرمافزار برنامهنویسی نیست، بلکه یک اکوسیستم کامل است که همه مراحل پروژه – از طراحی و پیکربندی تا اشکالزدایی و نگهداری – را پوشش میدهد.
۲. زبانهای برنامهنویسی: از سادگی تا پیچیدگی
LAD (نردبانی): مناسب برای تکنسینهای با پیشینه مدارهای رلهای
FBD (بلوک دیاگرام): ایدهآل برای بیان عملیات منطقی و ریاضی
SCL (زبان کنترل ساختاریافته): مشابه پاسکال، برای الگوریتمهای پیچیده
GRAPH: برای ماشینهای حالت گسسته (State Machines)
نکته نوآورانه: امکان استفاده همزمان از چند زبان در یک پروژه بدون کاهش کارایی
۳. کتابخانههای استاندارد و پیشرفته
TIA Portal همراه با مجموعه غنی از بلوکهای از پیش ساخته شده (FB/FC) عرضه میشود:
کتابخانههای کنترل PID پیشرفته
بلوکهای ارتباط صنعتی (PROFINET، Modbus TCP)
توابع مدیریت انرژی و بهینهسازی مصرف
فصل سوم: قابلیتهای ارتباطی – پلی به دنیای Industry 4.0
۱. PROFINET: ستون فقرات ارتباطی
هر CPU S7-1200 حداقل دارای یک پورت PROFINET با قابلیتهای:
ارتباط Real-Time برای کنترل حرکتی
پیکربندی آدرس IP به صورت اتوماتیک
پشتیبانی از PROFINET IO برای اتصال تا ۱۶ دستگاه فرعی
۲. ارتباطات چندلایه: از سطح سنسور تا ابر
سطح میدان: IO-Link (از طریق ماژولهای خاص)
سطح کنترل: OPC UA سرور (در مدلهای جدید)
سطح مدیریت: ارتباط HTTP/HTTPS برای تبادل داده با سیستمهای ERP
سطح ابر: اتصال به پلتفرمهای IoT مانند MindSphere زیمنس
۳. پروتکلهای سنتی با قابلیتهای مدرن
Modbus TCP: به صورت native در TIA Portal
S7 Communication: برای ارتباط با دیگر PLCهای زیمنس
Web Server تعبیه شده: مانیتورینگ از طریق مرورگر بدون نیاز به HMI
فصل چهارم: کاربردهای نوآورانه و مطالعه موارد واقعی
۱. خطوط تولید مدولار: انعطاف به عنوان یک مزیت رقابتی
یک کارخانه تولید قطعات خودرو در آلمان از S7-1200 برای ایجاد خط تولیدی استفاده کرده که میتواند در کمتر از ۳۰ دقیقه برای محصول جدید بازپیکربندی شود. کلید موفقیت، استفاده از ماژولهای تابعی (Function Modules) بود که هر ایستگاه کاری را به صورت مستقل ولی هماهنگ کنترل میکرد.
۲. مدیریت انرژی هوشمند در ساختمانهای بزرگ
مجموعه اداری در سنگاپور با بهرهگیری از ۲۸ عدد CPU 1215C، سیستم مدیریت انرژی یکپارچهای ایجاد کرده که:
مصرف انرژی را در سطح تجهیزات ردیابی میکند
الگوهای مصرف را با یادگیری ماشینی ساده تحلیل میکند
تا ۳۵٪ در مصرف انرژی صرفهجویی کرده است
۳. اتوماسیون گلخانههای عمودی (Vertical Farming)
یک استارتاپ هلندی از S7-1200 برای کنترل محیط رشد در ۱۲ لایه کشت عمودی استفاده میکند. سیستم با استفاده از:
۱۵۰ نقطه اندازهگیری دما و رطوبت
کنترل دقیق طیف نوری LEDها
تزریق اتوماتیک مواد مغذی
توانسته عملکرد محصول را ۴۰٪ افزایش دهد.
فصل پنجم: قابلیتهای ایمنی (Safety Integrated) – محافظت هوشمند
۱. استانداردهای بینالمللی رعایت شده
سری S7-1200 با قابلیت Safety Integrated مطابق با:
IEC 61508 (سطح ایمنی تا SIL 3)
ISO 13849 (دسته عملکردی تا PL e)
DIN EN 62061
۲. ایمنی بدون پیچیدگی اضافی
برخلاف سیستمهای ایمنی مستقل، در S7-1200 Safety:
برنامه ایمنی و برنامه استاندارد در یک CPU اجرا میشوند
از همان محیط TIA Portal برنامهریزی میشود
تشخیص خطا و عیبیابی یکپارچه است
فصل ششم: مقایسه با رقبا – چرا S7-1200 انتخاب بهینه است؟
معیار مقایسه
S7-1200 زیمنس
Allen-Bradley Micro800
Schneider M221
قیمت تمام شده مالکیت
متوسط (با توجه به قابلیتها)
پایینتر
پایینترین
اکوسیستم نرمافزاری
یکپارچه (TIA Portal)
جداگانه (CCW)
جداگانه (SoMachine)
ارتباطات صنعتی
پیشرفتهترین (PROFINET native)
Ethernet/IP
Modbus TCP
منابع آموزشی
بسیار گسترده
محدود
متوسط
پشتیبانی محلی
در ۱۹۰ کشور
در ۸۰ کشور
در ۱۴۰ کشور
فصل هفتم: چالشها و راهکارهای عملی
۱. محدودیتهای سختافزاری و نحوه دور زدن آنها
محدودیت حافظه: استفاده از تکنیکهای بهینهسازی کد مانند بلاکهای قابل باز استفاده
محدودیت IO: استفاده از ماژولهای ET200SP به عنوان گسترشدهنده
پردازش سنگین: تفکیک وظایف بین چند CPU و هماهنگی از طریق ارتباط PROFINET
۲. مشکلات رایج در پیادهسازی و راه حلها
تاخیر در پاسخگویی: بهینهسازی سیکل اسکن و استفاده از وقفههای سختافزاری
مشکلات ارتباطی: تنظیم دقیق پارامترهای PROFINET و استفاده از Diagnostic Buffer
نگهداری طولانیمدت: مستندسازی سیستماتیک در TIA Portal
فصل هشتم: آینده S7-1200 در عصر Industry 4.0
۱. ادغام با هوش مصنوعی لبهای (Edge AI)
نسل آینده S7-1200 احتمالاً قابلیت اجرای مدلهای ML ساده را در سطح دستگاه خواهد داشت، مانند:
تشخیص ناهنجاری در دادههای سنسور
پیشبینی خرابی تجهیزات
بهینهسازی بلادرنگ پارامترهای فرآیند
۲. امنیت سایبری به عنوان یک ویژگی پایه
با افزایش تهدیدات سایبری در محیطهای صنعتی، ویژگیهایی مانند:
احراز هویت چندعاملی
رمزنگاری دادهها در حال انتقال
سیستم تشخیص نفوذ ساده
به استانداردهای جدید S7-1200 افزوده خواهند شد.
نتیجهگیری: S7-1200 بهعنوان یک پلتفرم، نه فقط یک محصول
پیالسی S7-1200 زیمنس موفق شده است تعادل منحصربهفردی بین قدرت، انعطاف و سهولت استفاده ایجاد کند. این سیستم برای مهندسین تازهکار به اندازه کافی ساده است تا بتوانند در زمانی کوتاه پروژههای خود را راهاندازی کنند، و در عین حال برای حرفهایها به اندازه کافی قدرتمند است که بتوانند پیچیدهترین چالشهای اتوماسیون را حل کنند.
نکته پایانی این است که S7-1200 بخشی از یک اکوسیستم بزرگتر است. موفقیت در استفاده از آن تنها به ویژگیهای سختافزاری محدود نمیشود، بلکه به توانایی مهندس در ترکیب هوشمندانه این PLC با دیگر اجزای TIA و تطبیق آن با نیازهای خاص هر پروژه بستگی دارد.
سخن آخر: در دنیای اتوماسیونی که دائماً در حال تغییر است، S7-1200 نه به عنوان یک راهحل مطلق، بلکه به عنوان یک همراه قابل اعتماد برای مهندسین ظاهر شده است که میتواند با سرعت تغییرات فناوری همگام شود و ارزشآفرینی پایدار ایجاد کند.
