توضیحات

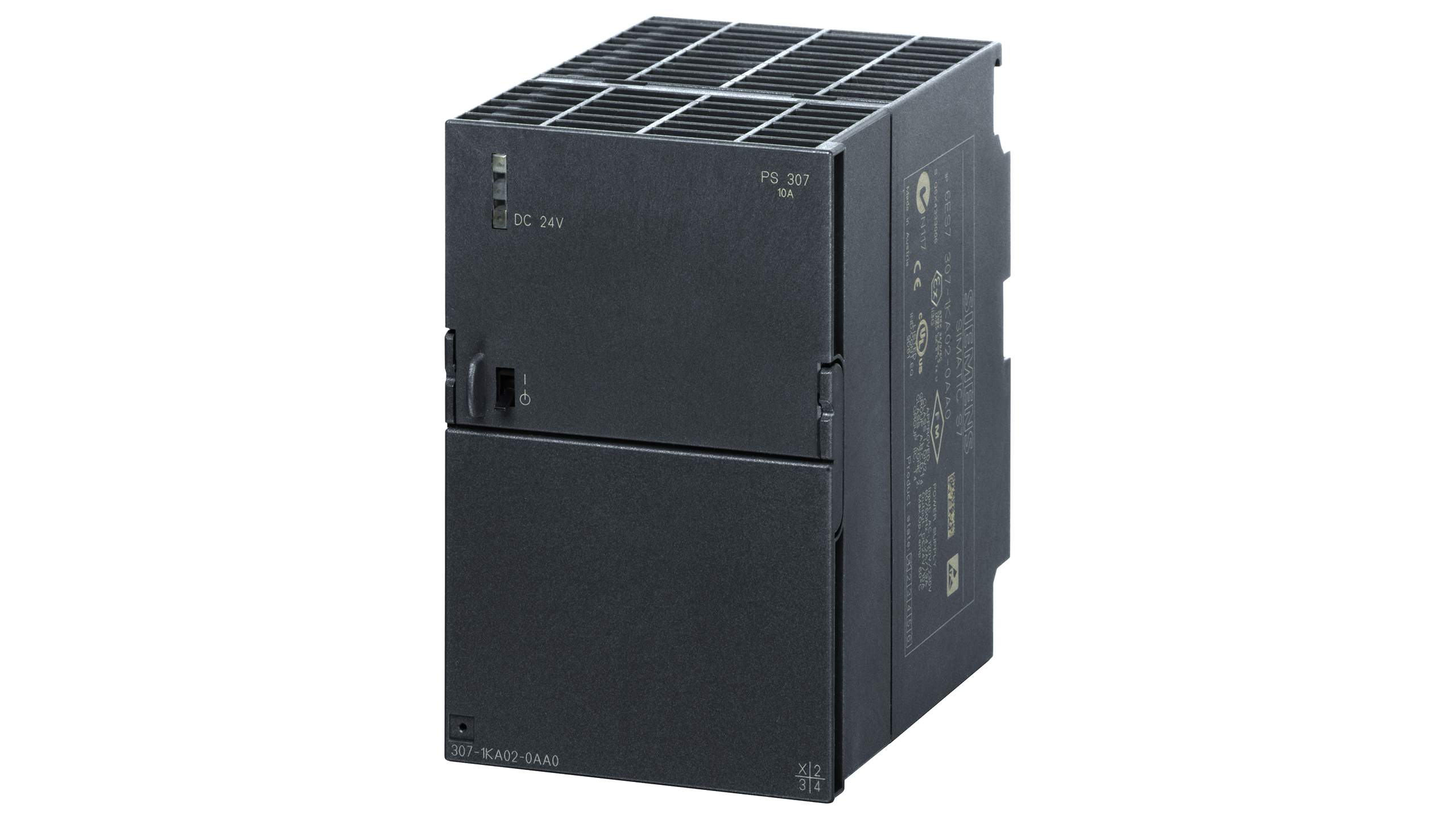

6ES7307-1KA02-0AA0 – ماژول PS 307 (2A) یک منبع تغذیه SMPS (سوئیچینگ) با کیفیت صنعتی از سری SIMATIC S7-300 است. این منبع، توان DC مورد نیاز برای ریک، ماژول های CPU و سایر ماژول های S7-300 را تأمین می کند. طراحی آن به گونه ای است که به طور مستقیم روی ریل DIN نصب شده و به عنوان یکی از ماژول های ریک (در سمت چپ) قرار می گیرد.

مشخصات کلیدی فنی

1. ولتاژ ورودی (Input):

   • AC 120/230 V (اتوماتیک، قابلیت تطبیق)

   • فرکانس: 50/60 Hz

   • محدوده ولتاژ مجاز: 85 تا 264 ولت AC

2. ولتاژ خروجی (Output):

   • DC 24V

   • جریان نامی: 2 آمپر

   • توان نامی: 48 وات

   • قابلیت اُورلود (اضافه بار) تا 2.6 آمپر برای مدت کوتاه.

3. اتصالات:

   • ورودی: ترمینال های پیچی برای اتصال سیم های برق AC (L, N, زمین).

   • خروجی: ترمینال های پیچی برای اتصال بار DC (+, -). این خروجی می تواند به ترمینال های تغذیه ماژول (M, L+) روی ریک نیز متصل شود.

4. LED نشانگر (Status):

   • چراغ سبز (ON): نشان دهنده وجود ولتاژ خروجی سالم (24V DC) است.

5. محفاظت (Protection):

   • محافظت در برابر اتصال کوتاه و اُورلود در خروجی.

   • محافظت در برابر افزایش ولتاژ در خروجی.

6. ابعاد (Dimensions):

   • عرض: 50 میلی متر

   • ارتفاع: 125 میلی متر

   • عمق: 120 میلی متر

7. نصب:

   • نصب روی ریل DIN استاندارد (35mm).

   • ماژول در سمت چپ ترین موقعیت داخل ریک S7-300 نصب می شود.

کاربرد اصلی

• تأمین برق پایدار 24V DC برای سیستم های اتوماسیون SIMATIC S7-300.

• تغذیه CPU، ماژول های دیجیتال/آنالوگ، و ماژول های ارتباطی داخل همان ریک.

• می تواند به عنوان یک منبع تغذیه عمومی 24VDC با کیفیت بالا برای سایر تجهیزات کنترل (مانند سنسورها یا رله های با جریان مصرف مناسب) نیز مورد استفاده قرار گیرد.

مزایا – 6ES7307-1KA02-0AA0

• قابلیت اطمینان بالا: طراحی شده برای محیط های صنعتی.

• نصب آسان: اتصال سریع و بدون ابزار به ریل DIN و اتصال سیمی راحت.

• محدوده وسیع ولتاژ ورودی: سازگار با نوسانات برق شبکه.

• یکپارچگی با S7-300: هماهنگ کامل با سایر ماژول های این سری از نظر شکل، اندازه و عملکرد.

• تست شده و مطمئن: دارای استانداردهای ایمنی و EMC لازم برای کاربردهای صنعتی.

نکات مهم و احتیاطی

1. این منبع تغذیه بدون بک آپ باتری است. برای کاربردهای حساس که نیاز به تغذیه بدون وقفه (UPS) دارند، باید از منابع تغذیه مجهز به باتری استفاده کرد.

2. در طراحی سیستم، مجموع جریان مصرفی تمام ماژول های نصب شده روی ریک (CPU، I/Oها و …) باید از 2 آمپر کمتر باشد. در غیر این صورت باید از مدل های قوی تر (مثلاً PS307 5A یا 10A) یا چند منبع تغذیه استفاده نمود.

3. حتماً سیم زمین (Earth) به درستی متصل شود.

4. برای جلوگیری از نویز، سیم کشی برق AC و DC باید از یکدیگر جدا باشند.

جمع بندی

ماژول 6ES7307-1KA02-0AA0 یک منبع تغذیه صنعتی قابل اعتماد، جمع و جور و ضروری برای راه اندازی هر سیستم SIMATIC S7-300 است. با تبدیل برق AC شبکه به برق DC پایدار 24V/2A، قلب تپنده سیستم را از نظر انرژی برق تشکیل می دهد و پایه ای مستحکم برای عملکرد صحیح کنترلر و ماژول های جانبی آن فراهم می کند.
